Thị trường ngày càng phát triển, kéo theo đó thẩm mỹ càng tăng cao, thiết kế những chiếc bảng hiệu đẹp mắt, sẽ là một bước quan trọng không thể bỏ qua cho cửa hàng, khi muốn khách hàng biết đến cửa hàng. Thị trường đến led rất đa dạng và phong phú với nhiều dòng sản phẩm như module led p10, modul led full mầu, led đúc 8, mạch led nháy theo nhạc….Hôm nay chúng ra cùng xem qua hướng dẫn cách hoàn thiện một bảng đèn led sử dụng modul led p10 là chủ yếu ghép thành một bảng full ma trận, đèn hiệu bắt mắt.

Vật liệu cần chuẩn bị

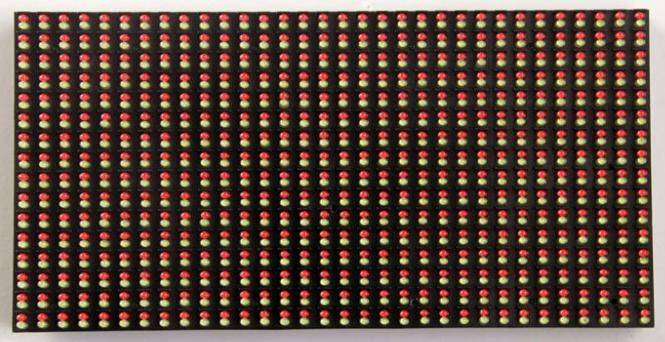

modul led p10 ma trận

nguồn led

Card điều khiển

Khung sắt hàn theo yêu cầu của khách hàng

Dây điện

Thực hiện thi công

Tiến hành lắp nam châm vào moduleled p10

Mỗi Tấm chúng ta lắp sao cho 4 con ốc ở 4 góc là hợp lý nhất.

Khung sắt: Chúng ta hàn khung sắt làm cho các thanh sắt ngang hoặc thanh sắt dọc ( tùy theo module và mục đích thì chúng ta có thể làm ngang hay làm dọc đều được) sao cho các nam châm trùng vào thanh sắt để bám

Sau khi đã hoàn thành ráp hết module các đèn lên khung sắt ta tiến hành cắm cáp tín hiệu vào

Cáp tín hiệu sẽ  được chạy dọc theo chiều mũi tên trên tấm module đã được định hình từ trước.

Tiếp theo đấu nguồn và cấp nguồn cho module

Tất cả các loại module đều được sử dụng điện áp 5V

Công suất của tấm p10 full vào khoảng 5A ở điện áp 5V vậy Nguồn 5v40A chạy khoảng được 8 tấm, 5V60A chạy khoảng được 12 Tấm, 5V80A chạy khoảngđược16 tấm

Tính toán kỹ xem biển cao và rộng bao nhiêu, sau đó bố trí được nguồn cho hợp lý

Sau đó chúng ta có thể gắn card điều khiển A8 Vào đầu bảng led

Card A8 chạy điện áp 3-5V, nên quản lý được tốt nhất là 256*256 điểm ảnh

Nếu kích thước biển quá lớn buộc chúng ta phải sử dụng nhiều card thì mới  quản lý được

Sử dụng dây mạng LAN để kết nối các card với nhau và với máy tính điều khiển

Sau khi chúng ta đã hoàn thành được khâu lắp ráp, thì kiểm tra kỹ càng một cách tổng thể sau đó bật điện và cài đặt trên màn hình qua máy tính.

Bạn phải chạy thử ở nhà khoảng 12-24h liên tục trước khi hoàn thiện cho khách hàng xem có lỗi gì xảy ra không.

Vậy là chúng ta đã hoàn thành bảng modul led p10 theo đúng yêu cầu của khách hàng.
