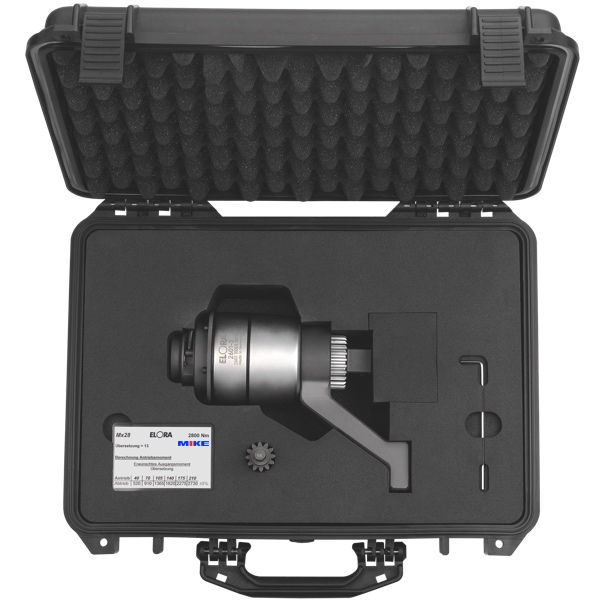

Nguyên lý làm việc của bộ nhân lực - Torque Multipliers

Nguyên lý làm việc của bộ nhân lực - Torque Multipliers

Nguyên lý làm việc của bộ nhân lực - Torque Multipliers

Số lượt xem: 605

Cty Cổ Phần Thiết Bị Minh Khang

Địa chỉ: Cao ốc Topaz, lầu 1 - Số 4 Trịnh Đình Thảo - Tân Phú - HCMC
Điện thoại: 0987123398
Fax: 0822278839
Email: [email protected]
Website: https://www.mike.vn

Câu hỏi đặt ra là:



  1. Bộ nhân lực là cái gì?
  2. Dùng bộ nhân lực này làm gì?
  3. Tại sao phải dùng bộ nhân lực?



Có cả tỷ câu hỏi và trả lời kiểu như vậy nhưng tựu chung là nó (bộ nhân lực) được sinh ra từ thực tiễn sử dụng mà những thứ công cụ trước nó hoặc hiện có không đáp ứng một cách hiệu quả nhu cầu vận hành. Và vì thế nó được sinh ra, đơn giản dzậy thôi.

  • Bộ nhân lực trước tiên là nó nhân lực lên , High output Torque = Low Input Torque x Revolution. Hiểu đại khái là momen xoắn đầu ra = một lực nhỏ tác động đầu vào nhân với một tỉ số truyền (trên cơ sở cơ cấu bánh răng, xoay). Ngẫu lực ngõ và rất nhỏ nhưng cho một lực lớn ở đầu ra, tuỳ theo bộ nhân lực khác nhau, tỉ số truyền hay hệ số nhân khác nhau. Để dễ hiểu thì sau dòng này ta gọi luôn nó là hệ số nhân lực hay hệ số nhân.
  • Thường sử dụng bộ này cho các ứng dụng ở môi trường không có máy siết bulong bằng khí nén hay thuỷ lực hay điện, hoặc môi trường làm việc buộc phải dùng đến nó (Multiplier). Thao tác này thường chạy bằng cơm (manual), người sử dụng phải dùng sức người đề vặn 1 em bulong/đai ốc nào đó, nhưng yêu cầu lực đấy phải đủ lớn mà sức người có hạn.
  • Môi trường thao tác chật hẹp, điều kiện sử dụng cánh tay đòn dài không thuận tiện, khi đó bộ nhân lực sẽ phát huy tác dụng, vì nó không cần phải có một không gian lớn. Bộ nhân lực sẽ cho ra một momen xoắn đáp ứng yêu cầu mà chẳng cần phải có 1 cánh tay đòn dài lòng thòng. Cánh tay đòn còn được gọi dân dã là tay công, hay ống tuýp nối dài. Tham khảo thêm ở đây.
  • Trong nhiều trường hợp, việc dùng các bộ siết bulong bằng khí nén hoặc thuỷ lực hiện có không đáp ứng momen xoắn, kinh phí đầu tư giới hạn, việc sử dụng kết hợp với bộ nhân lực sẽ mang lại kết quả.
  • Hệ số nhân lực tuỳ thuộc vào cơ cấu bánh răng nằm trong thiết kế và tuỳ thuộc vào loại bánh răng sử dụng.Cái này chuyên sâu quá, bạn nào muốn mở nhà máy chế tạo của nợ này thì nghiên cứu thêm đâu đó trong tủ sách nhà ông google nha.
  • Bộ nhân lực của Matador được cấu thành từ ball-bearing precision planetary gears chất lượng cao (chẳng biết dịch mấy chữ đó là cái gì, nhưng đại khái nó là bánh răng có độ chính xác cao). Việc tính toán thế nào đó để ra được tỉ số truyền/hệ số nhân lực thì có một đống công thức tính toán cơ học, khúc này thuộc về nhà sản xuất, ta không cần quan tâm. Chốt hạ là nó được tao ra nhờ đống bánh răng sắp đặt hỗn độn trong một hộp thép kín. Ta cứ lôi ra mà dùng, cho nó nhanh.
  • Bộ nhân lực thiết kế rất chắc chắn, cứng cáp và có thể hoạt động liên tục trong điều kiện môi trường công nghiệp.
  • Bộ nhân lực - Torque Multiplier xem như một dụng cụ không thể thiếu trong bất cứ nhà xưởng nào (trừ xưởng may mặc ...).
  • Bộ nhân lực sẽ rất lý tưởng cho các ứng dụng mang tính cơ động (mobile) nơi mà ở đó không có công cụ khí nén hay thuỷ lực.



Những lợi ích mà bộ nhân lực mang lại cho bạn



  1. Cho lực momen xoắn cao mà không cần dùng cánh tay đòn dài.
  2. Sử dụng chung với các công cụ siết bulong khác trong nhà xưởng, công trường.
  3. Hiệu suất bánh răng cao, hệ số nhân theo lý thuyết có tính hiện thực lớn trong các ứng dụng về momen.
  4. Chi phí thấp so với hiệu quả mang lại khi so sánh với các bộ siết bulong khác.
  5. Vận hành đơn giản và an toàn.



06 bước vận hành cơ bản.



Xác định rõ ngẫu lực cần dùng cho vị trí thao tác, chọn đúng bộ nhân lực thích hợp với ứng dụng đó. Tham khảo dải lực ở đây.



Tính toán lực đặt vào dự trên cơ sở hệ số nhân lực (Ratio), cài đặt lực cho cà lê lực, không nên đặt ở trị số lớn nhất mà cà lê lực có.



VD: Điểm thao tác cần lực momen xoắn là 1500 N.m, Hệ số nhân là 1:5. Ta đặt lực trên cây cà lê lực là 300 N.m

Lắp đầu tuýp tương ứng với đầu vuông ngõ ra của bộ nhân lực và size ốc/bulong cần thao tác. Đầu tuýp khuyến cáo khi dùng chung với bộ này là impact socket hay tuýp màu đen. Không dùng loại socket dài, không dùng chung với đầu nối dài. Đơn giản là momen xoắn nó lớn, dùng chung với tuýp dài, đầu nối dài sẽ làm socket chịu một lực vặn xoắn lớn ở thân socket, có thể làm hỏng socket như khi ta vắt cái khăn rửa mặt.

Thiết lập điểm tựa chắc chắn cho chân tì phản lực của bộ nhân lực, đảm bảo rằng nó được kê vào 1 vị trí chịu được lực phản lực mà không phá huỷ vị trí tì cũng như không làm hỏng các chi tiết xung quanh. Khi thao tác không nhét ngón tay ngón chân vào đó, nó kẹp toi luôn đấy .

Kiểm tra kỹ chiều xoay của dụng cụ để xác định chiều chân tì phản lực sẽ xoay tránh gây tai nạn trong lao động.

Giờ thì bạn vặn cho đến khi nghe cây cà lê lực phát ra tiếng click (tiếng tạch tạch). Chắc chắn rằng bạn cầm cây cà lê lực đúng phương pháp như hình trên. Không ép bộ nhân lực làm việc quá sức của nó, đó là khuyến cáo của nhà sản xuất.





Không hí hoáy vào nút chống phản hồi wind-up cho đến khi bộ nhân lực đã được khoá an toàn. Đặt chiều xoay của núm chỉnh wind-up và không xoay bộ nhân lực cho đến khi nó được khoá an toàn.
