Đồng hồ đa năng SIEMENS

Hệ thống giám sát - quản lý nguồn điện

Đo lường năng lượng chính xác và tin cậy

Lưa chọn thiết bị  kiểm soát nguồn nào sẽ không còn là vấn đề trong sự quyết định của bạn: Thiết bị SENTRON PAC chất lượng cao nhỏ gọn phát hiện tất cả dữ liệu tải trong hệ thống phân phối nguồn cực kỳ chính xác và tin cậy. Thiết bị này phát hiện hầu hết những biến số đo lường khác nhau và hiện thị chúng trên màn hình đồ họa LCD. Để xử lý tiếp theo, thiết bị này có thể dễ dàng kết nối với hệ thống tự động cấp cao hơn và hệ thống quản lý nguồn.

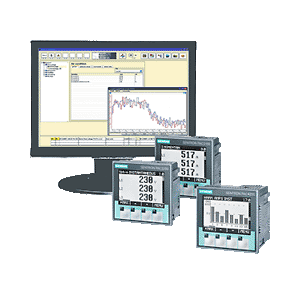

Thiết bị giám sát năng lượng điện PAC3200

Nền tảng cho đo lường chính xác và tin cậy

Ở đâu? Khi nào? Và bao nhiêu năng lượng được sử dụng – Thông tin minh bạch được cung cấp bởi thiết bị giám sát năng lượng điện SENTRON PAC 3200. Thiết bị  này có thể sử dụng tại bất cứ nơi nào năng lượng điện được phân phối . SENTRON PAC 3200 ghi nhận hơn 50 thông số điện như điện áp, dòng điện, công suất, giá trị năng lượng, tần số, hệ số công suất và sự mất cân đối. Thiết bị đo lắp đặt trên tủ bảng điều khiển tích hợp nhỏ gọn cung cấp dữ liệu cơ bản cho bạn một cái nhìn tổng quan nơi nào điện năng được tiêu thụ và nơi nào có dòng chảy năng lượng trong hệ thống.

Các ưu điểm:

Sử dụng dãy rộng
Dãy rộng các chức năng và dịch vụ, điều này có nghĩa là đo lường trong nguồn cung cấp 50 và 60Hz, sử dụng trong các nhà

Đòi hỏi ít khoảng không
Thiết kế tích hợp: 96x96x56 mm (WxHxD) , Độ sâu lắp đặt : 51 mm hoặc 73 mm với module mở rộng

Định vị chính xác chi phí
Độ chính xác cao cho đo lường năng lượng, cấp chính xác 0.5S tương ứng với IEC 62053-22 cho năng lượng tích cực.

Khả năng đọc tốt các giá trị hiện thị dưới điều kiện ánh sáng kém
Rộng, màn hình LC hiển thị đồ họa sáng

Vận hành đơn giản
Nhắc nhở người dùng một cách trực quan, hiển thị văn bản đa ngôn ngữ.

Lắp đặt nhanh
Nhanh,  cài trên giá đở, lắp đặt cũng có thể thực hiện mà không cần dụng cụ.

Ghi nhận sự  tiêu thụ một cách toàn diện
10 đồng hồ năng lượng cho công suất  thực , công suât phản kháng và công suất khả kiến, biểu giá cao điểm và thấp điểm, xuất và nhập.

Chức năng truyền thông tùy chọn đa dạng:
Sự tích hợp vào trong mỗi hệ thống quản lý năng lượng hoặc hệ thống tự động thông qua Ethernet, PROFIBUS DP, hoặc Modbus RTU

Toàn diện và tổng quan thân thiện người dùng về tình trạng của nhà máy

SENTRON PAC 4200 có cùng chức năng cơ bản như SETRON PAC3200. Nó ghi nhận được tổng cộng khoảng 200 giá trị, bao gồm dữ liệu cơ bản để đánh giá chất lượng hệ thống. Hơn thế nữa nó có những chức năng tiện ích cộng thêm như màn hình định nghĩa bởi người dùng, bộ nhớ trong, hàm lịch và thời gian của ngày tích hợp và chức năng cổng thông tin.

Các ưu điểm:

Đòi hỏi ít khoảng không
Thiết kế tích hợp nhỏ gọn: 96x96x82 mm (WxHxD), độ sâu lắp đặt 77mm hoặc 99 mm với module mở rộng

Định vị chính xác chi phí
Độ chính xác cao cho đo lường năng lượng, cấp chính xác 0.2  tương ứng với IEC 61557-12.

Tích hợp các thiết bị cấp thấp hơn trong mạng Ethernet
Kết nối các thiết bị với giao tiếp serial RS485 vào mạng Ethernet thông qua chức năng cổng thông tin (gateway)  tích hợp.

Các chức năng nhớ mở rộng
Ghi theo thời gian trong bộ nhớ tiểu sử  tải và bộ nhớ sự kiện.

Giám sát tải nhà máy theo kết quả từ ô nhiểm mạng
Dữ liệu để đánh giá chất lượng hệ thống như hài bậc lẽ từ bậc 3 đến bậc 31 cho dòng điện và điện áp, THD trong hệ thống 3 dây và 4 dây.

Phân tích hư hỏng một cách đơn giản và tránh hư hỏng
Ghi nhận nhiều hơn 4000 hoạt động định nghĩa bởi người dùng, các điều khiển và những sự kiện hệ thống
