So sánh các bộ chuyển đổi tín hiệu có cách ly của Seneca

K109S

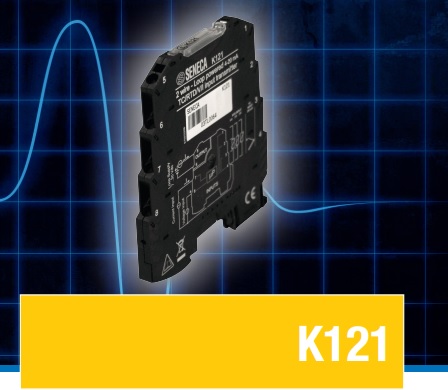

K121

Z170REG-1

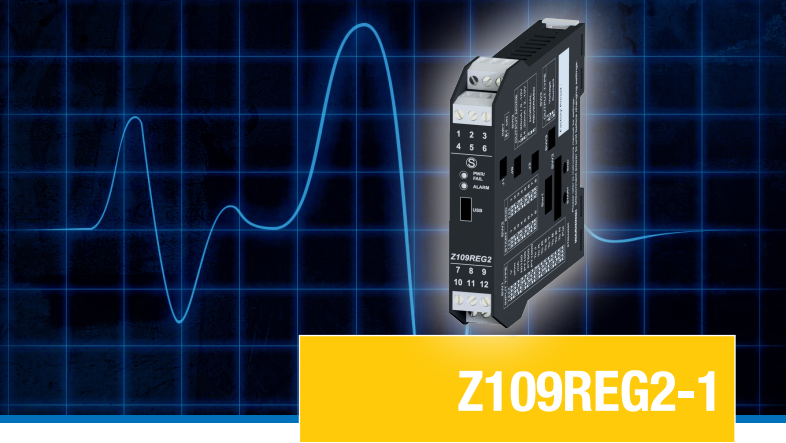

Z109REG2-1

Số output

1

1

2

1 + relay

Tín hiệu input

–mA: 4..20 / 20..4 / 0..20 / 20..0 (active hoặc passive)

–V:0..10 / 10..0 / 0..5 / 1..5

– mA: ±24 mA

–V: ±30 V

–mV: ±150 mV

–Can nhiệt loại J, K, R, S, T, B, E.

–Cảm biến nhiệt độ: Pt100, Pt500, Pt1000, Ni100 2,3,4 dây.

–Biến trở: 500 Ohm..10 kOhm

–V: có thể chỉnh bất kỳ dãy đo nào từ 0-10V

–mA: có thể chỉnh bất kỳ dãy đo nào từ 0-20mA …

Biến trở : có dãy đo từ 0-100K ohm với khả năng tự động nhận dạng giá trị min , max của biến trở

Cảm biến nhiệt độ : Pt100 , Pt500 , Pt1000, Ni100

Can nhiệt : can K , can R , can S , can B, can T , can J , can E …

–mA: 0/20 mA

–V: từ 75 mV đến 20 V

–Cảm biến nhiệt độ:Pt100, Pt500, Pt1000, Ni100.

–Can nhiệt loại J, K, R, S, T, B, E, N.

–Potentiometer: 500 Ω ..100 kΩ

–rheostat: 500 Ω..25 kΩ

– RELAY

Tín hiệu output

–mA: 4..20 / 20..4 / 0..20 / 20..0

–V:0..10 / 10..0 / 0..5 / 1..5

-mA: 4-20mA

–V: có thể chỉnh bất kỳ dãy đo nào từ 0-10V

–mA: có thể chỉnh bất kỳ dãy đo nào từ 0-20mA

– V: 0/1..5V, 0/2..10V

–mA:0/4..20 mA.

– RELAY

Cách ly tín hiệu

1500 Vac tại 3 ngõ: nguồn cấp, input, output.

cách ly 1500 Vac tại 3 ngõ: nguồn cấp, input, output.

1500 Vac tại 4 ngõ: nguồn cấp, input, output 1, output 2.

3.750Vac tại 3 ngõ: nguồn cấp, input, output.

Nguồn cấp

19,2…30 Vdc

7..30 Vdc (không cần nguồn cấp)

10..40 Vdc; 19..28 Vac

10 … 40Vdc , 19 … 28Vac

Cách cài đặt

Dip Switches

Bằng phần mềm easy setup trên máy tính (có thể download phần mềm trên website Seneca)

Cài đặt bằng Dip Switches, phần mềm easy setup trên máy tính và app

Cài đặt bằng Dip Switch, phần mềm easy setup trên máy tính và app easy setup trên smartphone
