Bộ pin dưỡng kiểm lỗ, đường kính 5.01~9.99mm, khoảng cách 0.02mm Vermont Gage - Mỹ

Trong ngành cơ khí chính xác, mỗi chi tiết dù nhỏ đến đâu cũng đòi hỏi phải đạt đúng dung sai theo bản vẽ thiết kế. Với những lỗ có kích thước nhỏ từ 5 đến 10 mm, việc kiểm tra bằng các dụng cụ đo thông thường trở nên khó khăn do hạn chế về độ chính xác và khả năng thao tác. Đó là lý do vì sao bộ pin dưỡng kiểm lỗ Vermont Gage trở thành lựa chọn hàng đầu của các nhà máy CNC, khuôn mẫu, thiết bị điện tử và phòng QC/QA yêu cầu độ chính xác cao.

Phiên bản bộ pin với dải kích thước 5.01–9.99 mm và bước tăng 0.02 mm được sử dụng rất rộng rãi bởi đây là nhóm kích thước phổ biến trong gia công chi tiết nhỏ, linh kiện mini, cơ cấu cơ khí tinh xảo và nhiều loại lỗ định vị chính xác.

Khái niệm pin dưỡng kiểm lỗ (Pin Gauge)

Pin dưỡng kiểm lỗ là một dụng cụ đo lường dạng trụ tròn, được gia công với độ chính xác rất cao, dùng để kiểm tra kích thước lỗ hoặc khe hở theo nguyên lý Go/No-Go. Mỗi pin tương ứng với một đường kính nhất định, khi đưa pin vào lỗ, người vận hành sẽ biết ngay kích thước của lỗ thông qua các biểu hiện:

• Pin vào vừa khít và nhẹ nhàng: lỗ đạt hoặc lớn bằng kích thước pin.

• Pin không thể đưa vào: lỗ nhỏ hơn kích thước pin.

• Khi sử dụng hai pin liên tiếp (Go/No-Go), có thể xác định rõ ràng dung sai lỗ theo thiết kế.

Ưu điểm lớn nhất của pin gauge nằm ở sự đơn giản trong thao tác, không cần đọc số, đồng thời hạn chế sai số do kỹ thuật người đo. Đây là lý do mà pin gauge được dùng rộng rãi trong các dây chuyền sản xuất cần kiểm tra lỗ hàng loạt, nơi độ lặp lại và tốc độ kiểm tra là yếu tố quan trọng.

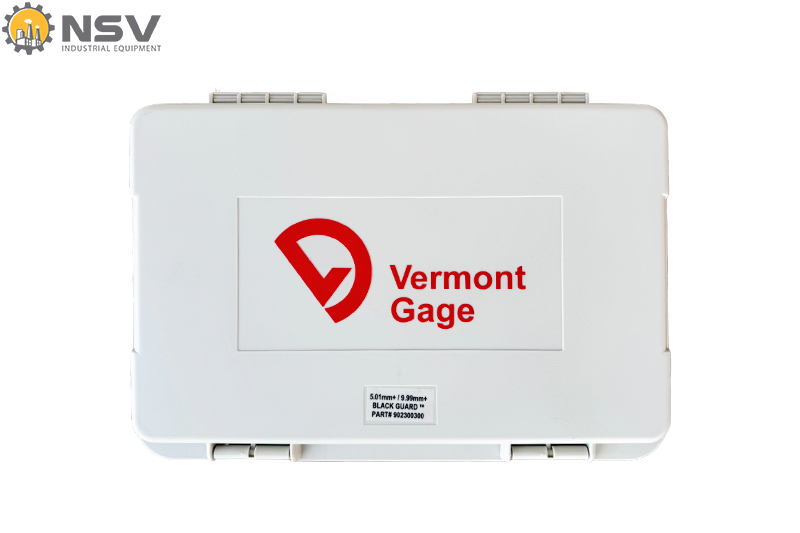

Giới thiệu về bộ pin dưỡng Vermont Gage – Mỹ

Vermont Gage là thương hiệu pin gauge nổi tiếng của Hoa Kỳ, được đánh giá cao nhờ độ chính xác, độ bền và khả năng lặp lại vượt trội. Bộ pin dưỡng 5.01–9.99 mm là một trong những bộ được sử dụng nhiều nhất trong các phòng đo lường, xưởng CNC và dây chuyền sản xuất.

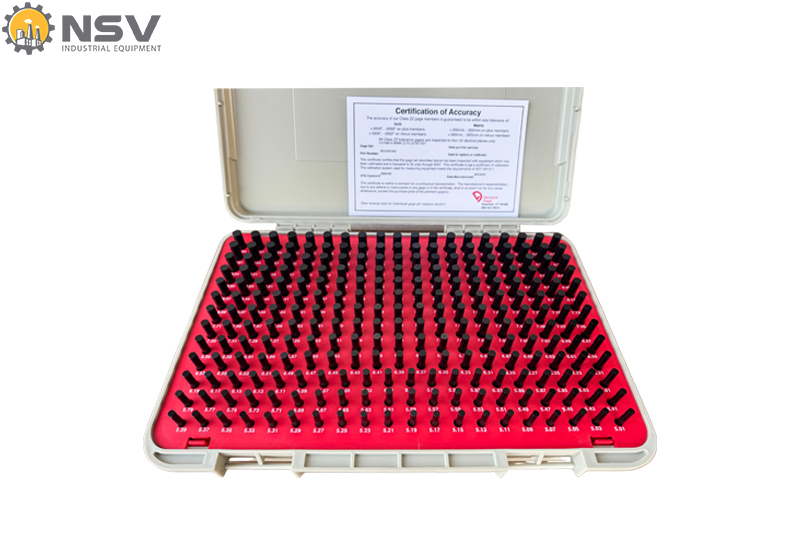

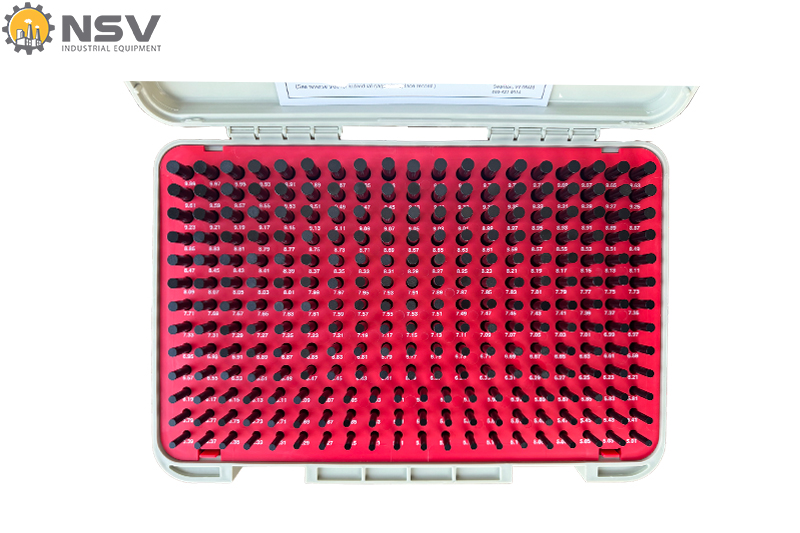

Bộ sản phẩm gồm 200 cây pin, mỗi cây tăng 0.02 mm, được sắp xếp khoa học trong hộp cứng theo từng hàng kích thước. Thiết kế này giúp người vận hành dễ dàng lựa chọn nhanh đúng pin cần dùng và kiểm tra lỗ với tốc độ cao, phù hợp với cả sản xuất loạt nhỏ lẫn loạt lớn.

Nhờ độ chính xác cao, thiết kế chắc chắn và tuổi thọ lâu dài, sản phẩm này gần như trở thành tiêu chuẩn trong nhiều nhà máy áp dụng hệ thống quản lý chất lượng nghiêm ngặt.

Đặc điểm nổi bật của bộ pin Vermont Gage 5.01–9.99 mm

Bộ pin Vermont Gage 5.01 - 9.99mm được chế tạo theo tiêu chuẩn cao dành cho ngành đo lường cơ khí, mang lại nhiều ưu điểm mà các dòng pin giá rẻ khó có thể đáp ứng.

Pin được sản xuất theo cấp chính xác Class ZZ, với độ sai số rất thấp, độ tròn vượt trội và tính ổn định cao khi đo các lỗ có dung sai nhỏ. Độ ổn định này là chìa khóa quan trọng để đảm bảo kết quả đo luôn chính xác, lặp lại trong nhiều ca làm việc.

Dải kích thước từ 5.01 đến 9.99 mm được chia nhỏ thành từng pin cách nhau 0.02 mm, hỗ trợ việc kiểm tra chi tiết những mức dung sai chặt chẽ mà nhiều dụng cụ đo thông thường không thể làm tốt. Phương pháp kiểm lỗ bằng pin cũng giúp giảm thiểu sai số do người đo, nhờ vào thao tác Go/No-Go trực quan, đơn giản nhưng cực kỳ hiệu quả.

Về vật liệu, các pin trong bộ đều được làm từ thép dụng cụ (Tool Steel) đã qua xử lý nhiệt đạt độ cứng 60–62 HRC. Điều này giúp pin chống lại sự mài mòn trong quá trình sử dụng lâu dài, đặc biệt khi phải kiểm lỗ liên tục trong môi trường sản xuất công nghiệp.

Bề mặt mỗi pin được đánh bóng mịn, giúp đưa vào lỗ dễ dàng, không gây xước bề mặt gia công, đồng thời giảm ma sát để bảo vệ cả pin và chi tiết. Đây là yếu tố quan trọng, nhất là khi kiểm tra lỗ có độ tinh xảo cao.

Bộ pin được cung cấp kèm chứng nhận truy xuất theo tiêu chuẩn NIST, đáp ứng yêu cầu của các phòng đo lường khi audit chất lượng hoặc cần minh bạch hóa nguồn gốc chuẩn đo lường trong hệ thống QC/QA.

Lợi ích khi sử dụng bộ pin dưỡng Vermont Gage trong kiểm lỗ

Bộ pin Vermont Gage 5.01 - 9.99mm mang lại khả năng kiểm tra lỗ cực kỳ nhanh, giúp rút ngắn thời gian kiểm tra nhưng vẫn giữ độ chính xác cao. Thay vì phải đọc số trên đồng hồ hay thao tác đo phức tạp, chỉ đơn giản thử pin vào lỗ là người vận hành có thể biết ngay lỗ đạt hay không.

Khả năng đảm bảo độ lặp lại tuyệt vời giữa nhiều lần đo và giữa nhiều người đo giúp bộ pin trở thành dụng cụ tin cậy trong sản xuất loạt lớn. Các nhà máy yêu cầu độ一致 giữa các ca kíp sản xuất thường ưu tiên sử dụng pin gauge để tránh sai số do kỹ thuật của từng công nhân.

Độ bền cơ học cao giúp pin có thể sử dụng lâu dài mà không cần thay thế thường xuyên. Điều này mang lại hiệu quả kinh tế, đặc biệt với các nhà máy có khối lượng kiểm tra lớn mỗi ngày.

Với khả năng sử dụng như chuẩn đo lường để thiết lập 0 cho các thiết bị khác như thước cặp, snap gauge hoặc panme lỗ, pin Vermont Gage còn đóng vai trò quan trọng trong hiệu chuẩn nội bộ.

Ứng dụng của bộ pin Vermont Gage 5.01–9.99 mm

Bộ pin Vermont Gage 5.01 - 9.99mm này được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và đo lường chính xác.

- Trong gia công CNC, bộ pin giúp kiểm tra các lỗ nhỏ, lỗ chốt, lỗ định vị, lỗ dẫn hướng hoặc các lỗ liên quan đến khớp cơ khí. Đây là các vị trí yêu cầu độ chính xác cao nhưng khó kiểm soát bằng thước đo truyền thống.

- Trong ngành khuôn mẫu, bộ pin rất hữu ích khi cần kiểm tra các lỗ trên lòng khuôn, khuôn blister, khuôn nhựa, khuôn dập hoặc trong quá trình tinh chỉnh khuôn để đảm bảo lắp ráp chính xác.

- Trong công nghiệp điện tử, nơi yêu cầu độ chính xác cao cho các lỗ gắn trục, lỗ hướng dẫn, lỗ pin hoặc lỗ lắp linh kiện, bộ pin Vermont Gage giúp đảm bảo các chi tiết đạt đúng thông số kỹ thuật.

- Trong QC/QA, pin gauge là công cụ không thể thiếu để kiểm tra kích thước 100%, đối chiếu trước và sau sản xuất, đánh giá độ ổn định của dây chuyền và phục vụ audit nhà máy.

Tại các phòng đo lường, pin gauge được sử dụng để hiệu chuẩn thiết bị, làm chuẩn tham chiếu hoặc hỗ trợ trong các thí nghiệm và nghiên cứu phát triển sản phẩm.

Mua bộ pin dưỡng Vermont Gage chính hãng ở đâu?

Để đảm bảo mua đúng pin gauge Vermont Gage chính hãng từ Mỹ, khách hàng nên lựa chọn nhà phân phối uy tín, có kinh nghiệm về dụng cụ đo và có hồ sơ chứng từ đầy đủ.

Nihon Setsubi Việt Nam là đơn vị phân phối chính hãng các sản phẩm pin gauge Vermont Gage tại thị trường Việt Nam. Công ty cung cấp đa dạng kích thước, đầy đủ CO, CQ, hỗ trợ tư vấn kỹ thuật và giao hàng toàn quốc, phù hợp cho các nhà máy cơ khí, khuôn mẫu, điện tử, ô tô và linh kiện chính xác.
