Cảm biến nhiệt độ là gì?

Là cảm biến được sử dụng để đo nhiệt độ, khi nhiệt độ thay đổi thì các cảm biến sẽ đưa ra một dạng tín hiệu mà từ tín hiệu này các bộ đọc sẽ đọc được và quy ra nhiệt độ. Với mỗi loại cảm biến sẻ có dạng tín hiệu khác nhau, có loại thì đưa ra tín hiệu điện trở, được gọi là nhiệt điện trở hoặc có tên gọi khác là RTD, thông thường là cảm biến Pt100, Pt1000, Pt50, CU50, có loại đưa ra tín hiệu mV được gọi là cặp nhiệt và nó chỉ có hai dây tín hiệu ra, thông thường là cảm biến K, R, S, B,T,E.

Để hiểu rỏ hơn về cảm biến đo nhiệt độ chúng ta sẻ tìm hiểu về một vài cảm biến sau.

1. Cảm biến nhiệt PT100.

Là loại cảm biến khi nhiệt độ thay đổi thỉ tín hiệu của nó sẻ thay đổi theo tín hiệu điện trở. Vì sao gọi là PT100, là vì khi ở nhiệt độ 0 độ C thì điện trở của nó là 100 ohm. Và từ đây bạn cũng có thể hiểu tại sao là cảm biến PT1000 và PT50, và nói tới độ chính xác thì PT1000 là loại cảm biến có độ chính xác cao nhất. Thông thường nhiệt độ của RTD là -200~200 độ C, -50-500 độ C, 0~150 độ C.

Đối với các loại cảm biến nhiệt điện trở – RTD thì thường có 3 dây, trong đó có hai dây chung nối tắt, loại 2 dây và loại 4 dây.

Đối với cảm biến nhiệt độ loại 2 dây thì tuy có giá thành thấp nhưng  có sai số cao và ít sử dụng nhất, do bị ảnh hưởng điện trở trên cả hai dây nên dẫn đến sai số rất cao,

Đối  với loại cảm biến nhiệt độ loại 3 dây, đây là loại thông dụng nhất hiện nay, với 2 dây chung triệt tiêu điện trở cho nhau, lúc này cảm biến chỉ bị ảnh hưởng điện trở trên dây A (Ra).

Đối với loại cảm biến loại 4 dây thì các điện trở dây hầu như bị triệt tiêu, nên kết quả đo rất chính xác, loại này có giá thành khá cao và được sử dụng trong các đo lường chính xác.

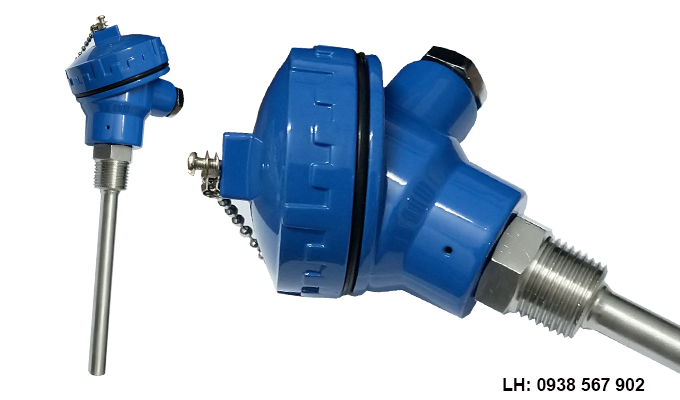

Một loại cảm biến nhiệt độ loại K, phi 1.5mm, dài 50mm, 400 độ C.

Còn việc các điện trở triệt tiêu thế nào thì đó là do cách tính toán và thiết kế của các loại bộ đọc, thường thì các đồng hồ sẻ đo dòng và đo áp trên cảm biến để cho ra kết quả đọc, đối với loại 4 dây thì đồng hồ dùng 2 dây đo dòng riêng và hai dây đo áp riêng. Do không có dòng trên 2 dây đo áp nên sẻ không có hiện tượng sụt áp trên dây.

Cùng xem qua bảng thay đổi điện trở theo nhiệt độ của cảm biến RTD.
