Hệ thống phòng phun cát làm sạch hàng đầu tại Việt Nam

Phòng phun cát là hệ thống làm sạch được phát triển bởi công ty TNHH Growell Việt Nam. Đây là sản một trong những sản phẩm nổi bật của trong dòng sản phẩm làm sạch công xuất lớn như Tủ phun cát, buồng phun cát.

Hệ thống phòng phun cát, tủ phun cát được sản xuất chủ yếu tại Thái Lan với những những công nghệ và tiêu chuẩn Châu Âu tốt nhất hiện nay. Hệ thống này được phát triển từ các dòng máy phun cát, máy phun bi công nghiệp bởi các kĩ sư của Thái Lan.

Nhằm nâng cao hiệu công xuất và hiệu xuất làm việc, hệ thống phòng phun cát, tủ phun cát thu hồi chân không ra đời. Với ứng dụng phát triển hệ thống làm sạch khép kín, thu hồi cát tự động giúp tăng thời gian phun cát, không gây bụi gây ô nhiễm môi trường.

Nếu bạn vẫn còn chưa nắm rõ về hệ thống làm sạch tiên tiến này thì chắc chắn rằng bài viết này sẽ giúp bạn có thêm kiến thức cho dòng sản phẩm hiện đại này.

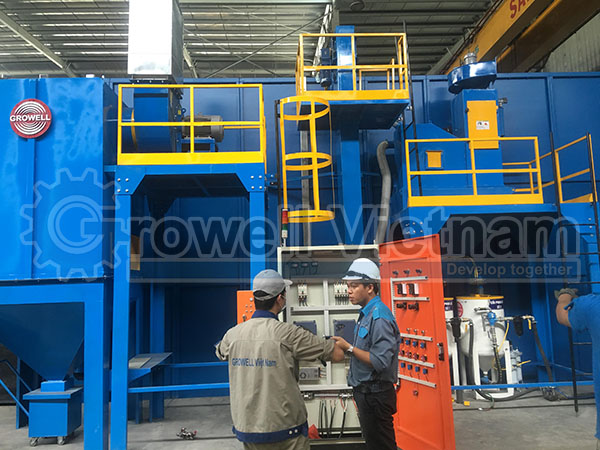

Phòng phun cát được lắp ráp trực tiếp tại nhà máy

Mục lục bài viết

1. Cấu tạo của hệ thống phòng phun cát

2. Thông số kĩ thuật

3. Nguyên lý hoạt động

4. Các công trình phòng phun cát, buồng phun cát của Growell

1. Cấu tạo của hệ thống phòng phun cát:

Hệ thống phòng phun cát bao gồm 6 thành phần chính bao gồm:

• Phòng phun cát có đèn, lót cao su các mặt trong của buồng phun.
• Sàng lưới thép Grating
• Thiết bị thu hồi
• Ray đưa sản phẩm vào, ra
• Buồng lọc bụi
• Cối phun cát

Các thành phần cấu tạo của phòng phun cát Growell

2. Thông số kỹ thuật

Phòng phun cát

Phòng phun cát được làm từ nhôm, hình hộp chữ nhật có kích thước khoảng

L.11m x W.5.7m x H.4.6m. Bao gồm 01 cửa chính và 01 cửa phụ. Mái là các modul lắp gép tôn 2,3 ly. Móng có khung I125x250x8.

Tôn trải sàn: Tôn 3 ly gấp hình

Sàng lưới thép Grating

Sàng Grating được cấu tạo từ lưới thép để lọc cát và ngăn dị vật rơi xuống phễu chứa cát để luân chuyển về hệ thống phun.

Thiết bị thu hồi

Thiết bị thu hồi được thiết kế nằm cạnh buồng phun cát với quạt hút bụi công suất cao, băng tải gầu, xi lanh thu gom hạt thép với tổng công suất 3500kg/h.

Ray xe goòng đưa sản phẩm vào ra

Để thuật lợi cho việc đưa những sản phẩm lớn, nặng, khó di chuyển liên tục người ta sử dụng xe goòng để vật chuyển sản phẩm vào buồng phun. Sau khi phun xong sản phẩm lại được luân chuyển ra ngoài theo đường gay.

Buồng lọc bụi

Buồng lọc bụi có cấu tạo gồm van điện từ rũ bụi khí nén và Filler lọc bụi. Van điền từ có tác dụng điều hướng của khí nén mà thông qua đó có đẩy luồng cát sau khi phun xuống filler để lọc bụi.

Cối phun cát

Cối hình bầu dục bao gồm 01 cối và 02-04 súng phun. Cối phun có dung tích khoảng 200- 300 lít có thể chứa được từ 500kg – 750kg cát kĩ thuật. Công suất làm việc khoảng 15/min/súng phun.

3. Nguyên lý hoạt động

HỆ THỐNG THU HỒI CÁT TỰ ĐỘNG

Là hệ thống thu hồi bằng cơ tự động bao gồm các bộ phận sau:

Cơ cấu gạt cát dưới sàn.

Cơ cấu gạt cát dưới sàn là hệ thống gạt toàn bộ sàn, bao gồm các thanh trượt đẩy/kéo chạy ngang buồng phun cát. Sử dụng khí nén điều khiển các thanh trượt đưa cát trên toàn bộ mặt sàn thu về rãnh thu cát ở đầu buồng phun cát.

Tại đây, sẽ bố trí vít tải chạy theo phương vuông góc với buồng phun cát để đưa cát về hố thu cát của băng tải gầu. Băng tải gầu sẽ đưa cát lên phễu chứa cát, cát được sàng lọc, làm sạch bụi bẩn, dị vật trong phễu chứa cát. Từ phễu chứa cát, cát được chia các các cối phun cát để quá trình được tuần hoàn liên tục.

Cụm cơ cấu thanh trượt bao gồm 12 modul thanh trượt có kích thước dài 3470mm, rộng 850mm. Xếp trên toàn bộ mặt sàn của buồng phun cát. Phần móng phía dưới các tấm gạt được lót 1 lớp tôn mạ kẽm 3.2mm để đảm bảo hạt không bị lẫn cát bụi bẩn

Cơ cấu vít tải

Vít tải được đặt vuông góc với cơ cấu gạt cát, được bố trí ở giữa buồng phun cát để chuyển tải cát thu hồi trên  sàn về băng tải gầu. Công suất thu hồi cát: 4 tấn/h

Vít tải sử dụng động cơ giảm tốc 2.2kw – 4P 380/415V

Băng tải gầu

Băng tải gầu được lắp đặt nối tiếp với hố thu cát phía cuối của Vít tải/thanh gạt cát. Cát từ sàn thao tác được chuyển tải về hố thu cát. Băng tải gàu có nhiệm vụ chuyển cát thu hồi được đưa lên bộ sàng lọc cát để tiến hành công đoạn tách rời cát và các tạp chất để thu hồi cát đạt

tiêu chuẩn. Băng tài gầu sử dụng động cơ giảm tốc 1.5kw – 4P380/415V

Công suất tải: 4 tấn/h

Hệ thống sàng lọc cát

Công suất lọc: 4 tấn

Lưới lọc lỗ D 4mm đảm bảo hạt cát sau khi thu hồi lại phễu chứa cát không có lẫn dị vật, không gây tắc béc phun cát trong quá trình hoạt

động. Toàn bộ bụi, vỏ sơn trong hạt cát thu hồi lại sẽ được hút ra bởi 1 motor quạt hút bụi. Động cơ 1.5kw – 2P 380/415V

Cối phun cát

Buồng phun cát được trang bị 3 cối phun cát trong đó có:

Bộ cối phun cát tự động

Bộ phun bề mặt bên trong sản phẩm

Bộ cối phun này gồm 2 béc phun góc phun 45do, 2 béc được gá tại tay gá trên xe goong.

Khi nhận tín hiệu phun cát: van khí ở cối mở ra đẩy cát và khí qua dây dẫn cát, qua béc phun rồi tới bề mặt sản phẩm. Xe gá súng chạy tịnh tiến theo ray vào trong lòng sản phẩm, thực hiện quá trình làm sạch bề mặt trong của sản phẩm

Cối phun cát – Buồng phun cát

HỆ THỐNG XỬ LÝ BỤI

Để đảm bảo duy trì cho môi trường làm việc bên trong buồng phun cát luôn đảm bảo trong giới hạn tiêu chuẩn. Đồng thời tầm nhìn của người thao tác bên trong buồng phun cát không bị che lấp bởi nồng độ bụi.

Quá trình hoàn nguyên cho các túi lọc này được thực hiện bởi các van rũ bụi điện từ.

Hệ thống van này được điều khiển bởi một bộ điều khiển van có thể lập trình được để điều chỉnh thời gian hoàn nguyên cũng như cường độ dòng khí nén khi hoàn nguyên. Như vậy với thiết kế này, hệ thống lọc bụi của nhà thầu có thể đạt được hiệu quả lọc tới 98%, thậm chí cao hơn.

Các chức năng của bộ thu hồi bụi là thu thập tất cả các bụi và làm sạch không khí trong buồng phun cát. Bộ lọc này vận hành gồm các filter và các filter này được làm sạch bởi khí nén. Quạt hút sẽ cung cấp lực hút với lưu lượng 18000 – 20000m3/h cho hệ thống hút bụi.

Các Filter được thiết kế là 1 hình trụ để lọc và tách bụi từ không khí do phía dưới được bịt kín, qua đó nó sẽ tách được những hạt thô ra khỏi khí. Sau đó bụi được xả xuống thùng đựng bụi và không khí sạch đã được lọc bởi filter sẽ xả ra ngoài bởi quạt hút.

(Chú ý: Bụi được đọng lại ở tầng dưới cùng của tủ, nó phải được làm sạch mỗi ngày)

HỆ THỐNG HÚT HẠT TRONG ĐƯỜNG ỐNG

Là hệ thống thu hồi hạt bằng lực hút li tâm, bao gồm:

– Mortor quạt hút 7.5kw – 2P 380/415V. Motor quạt tạo lực hút ở đầu ống hút hạt, hút lại các hạt rơi ra tại đầu miệng ống hút.

– Cyclon sơ cấp D700. Cyclon dùng để lọc tách bụi, hạt thép trong lòng đường đống.

Hiệu suất lọc bụi 85%

– Đường ống hút hạt D120 – Ống PU lõi thép. Cửa hút được gắn vào tay gá súng trong lòng ống.

*** Lưu ý: Phần cánh của motor quạt hút cần kiểm tra, thay t0hế định kì để đảm bảo lực hút đạt công suất tối ưu.

Thời gian kiểm tra, thay thế 600h/lần.

4. Các công trình phòng phun cát, buồng phun cát của Growell

Dự án thi công phòng phun cát tại công ty CP Cơ Khí Xây Dựng số 2 Hà Bắc

Dự án thi công xây dụng buồng phun cát cho công ty CP Công Nghiệp QH Plus

Dự án thi công lắp đặt phòng phun bi cho công ty TNHH GE Việt Nam
