Cầu trục dầm đơn có các tải trọng như thế nào?

- Cầu trục dầm đơn 1 tấn

- Cầu trục dầm đơn 2 tấn

- Cầu trục dầm đơn 3 tấn

- Cầu trục dầm đơn 5 tấn

- Cầu trục dầm đơn 7.5 tấn

- Cầu trục dầm đơn 10 tấn

- Cầu trục dầm đơn 15 tấn

- Cầu trục dầm đơn 20 tấn (max)

Cầu trục dầm đơn 1 tấn - 20 tấn có hình dạng như hình ảnh trên

Cấu tạo về cầu trục dầm đơn 2 tấn, 3 tấn, 5 tấn, 7.5 tấn, 10 tấn đến 20 tấn

- Cầu trục dầm đơn là thiết bị nâng hạ trọn bộ, cấu tạo cầu trục sẽ có một dầm chính + hai dầm biên + động cơ di chuyển + pa lăng nâng hạ và hệ điện cầu trục + đường ray di chuyển cầu trục

- Mỗi cầu trục dầm đơn có kích thước và tải trọng khác nhau cho nên tên gọi cho chúng cũng khác nhau, thường gọi như sau: Cầu trục dầm đơn + tải trọng hoặc cầu trục một dầm + tải trọng. Ví dụ: Cầu trục dầm đơn 3 tấn, Cầu trục dầm đơn 5 tấn

- Ngoài ra cầu trục dầm đơn còn có các thông số nữa như khẩu độ (chiều ngang), chiều cao nâng hạ, chiều dài đường chạy của cầu trục.

Hình ảnh thực tế và cầu trục dầm đơn 5 tấn x 15m khẩu độ

Ví dụ về cầu trục dầm đơn 2 tấn

- Cầu trục dầm đơn 2 tấn

- Mã hiệu: S-2T

- Khẩu độ ngang cầu trục: 25m

- Chiều cao nâng hạ cầu trục: 8m

- Chiều dài đường chạy ray cầu trục: L = 40m

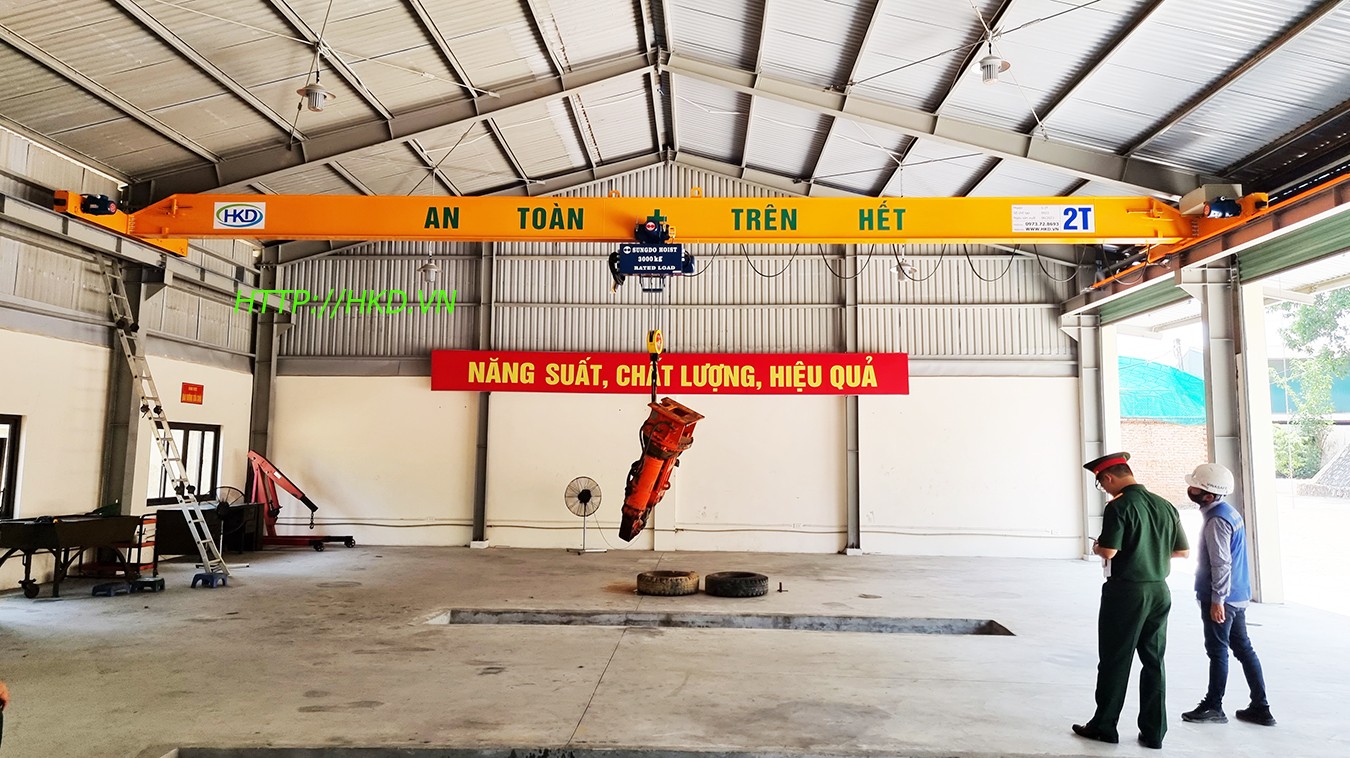

Anh cầu trục dầm đơn 2 tấn x 25m

Cầu trục dầm đơn 2 tấn HKD Crane

Ví dụ về cầu trục dầm đơn 3 tấn

- Tải trọng cầu trục: 3 tấn

- Mã hiệu: S-3T

- Khẩu độ ngang cầu trục: 12 mét

- Chiều cao nâng hạ cầu trục: 4.5 mét,

- Chiều dài đường chạy cầu trục 66 mét

- Cầu trục đơn (một dầm) 3 tấn được thiết kế với độ võng 1/800L (L: khẩu độ của cầu trục), thiết bị tời nâng được sử dụng Pa lăng cáp điện Hàn Quốc cho nên cầu trục 3 tấn đã đáp ứng các nhu cầu cũng như điều kiện đảm bảo cho quá trình sản xuất của khác hàng.

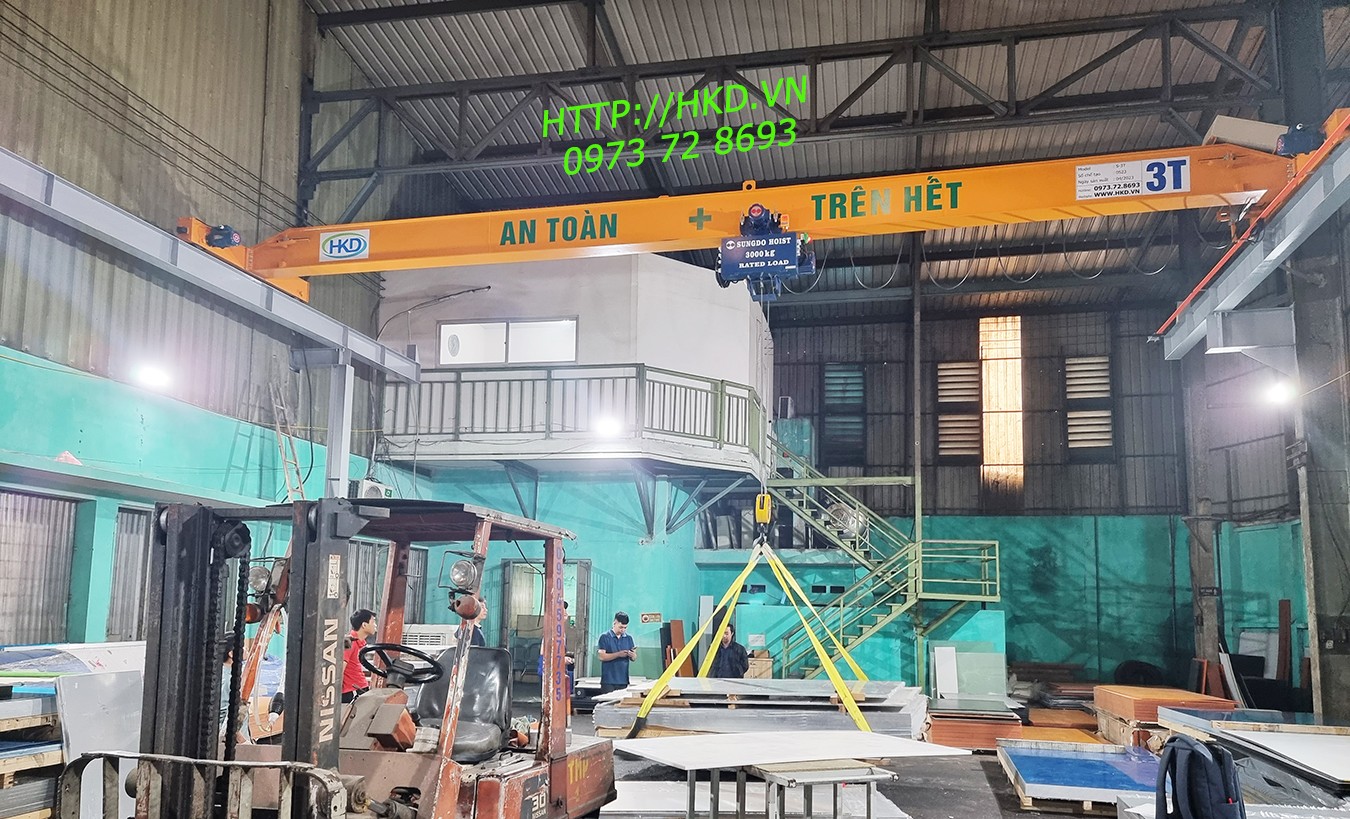

Cầu trục dầm đơn 3 tấn x 12m khẩu độ

Cầu trục 3 tấn dầm đơn x 19m khẩu độ

Cầu trục dầm đơn 3 tấn x 12 mét khẩu độ

Vì dụ về cầu trục dầm đơn 5 tấn

- Cầu trục dầm đơn 5 tấn

- Mã hiệu: S-5T/ HKD

- Khẩu độ 15 mét

- Chiều cao nâng hạ 9 mét

- Chiều dài đường chạy 45 mét

- Cầu trục 5 tấn một dầm có mặt cắt dạng hộp, bên trong có gân, vách tăng cứng và thép sườn định vị đảm bảo ổn định cho cầu trục dầm đơn khi di chuyển mang tải. Cầu trục 5 tấn dầm đơn có thể thử tải, kiểm định ở mức lớn nhất: 6.25 tấn.

Cầu trục dầm đơn 5 tấn x 15m

Cầu trục 5 tấn dầm đơn x 18.5m

Cầu trục 5 tấn dầm đơn x 16m

Ví dụ về cầu trục dầm đơn 7.5 tấn

- Cầu trục dầm đơn 7.5 tấn

- Mã hiệu: S-7.5T

- khẩu độ 16 mét

- chiều cao nâng hạ 10 mét

- chiều dài đường chạy 100 mét

- Cầu trục dầm đơn 7.5 tấn hoạt động trên cao nhà xưởng để nâng hạ vật liệu xây dựng ở dưới (sắt, thép, xi măng), với tốc độ nâng hạ 3.1 m/ph và tốc độ di chuyển cầu trục 5 - 20 m/ph sử dụng biến tần làm mềm chuyển động, cầu trục dầm đơn 7.5 tấn đã góp phần rất lớn cho việc tăng năng suất trong hoạt động sản xuất kinh doanh của khác hàng.

Song cẩu trục 7.5 tấn

Cầu trục dầm đơn 7.5 tấn

Vid dụ về cầu trục dầm đơn 10 tấn

- Cầu trục dầm đơn 10 tấn

- Mã hiệu: S-10T/HKD

- Khẩu độ ngang: 12 mét khẩu độ

- Chiều cao nâng hạ: H = 12 mét

- Chiều dài đường chạy ray L = 50 mét.

- Cầu trục dầm đơn 10 tấn trước khi đưa vào sử dụng phải được kiểm định ở các mức tải khác nhau để kiểm tra phanh, kiểm tra động võng, sự đàn hồi của dầm chính cầu trục.

- Các mức tải kiểm định như sau: trọng danh nghĩa 100% tải, tải trọng động 110% tải, tải trọng động 125% tải.

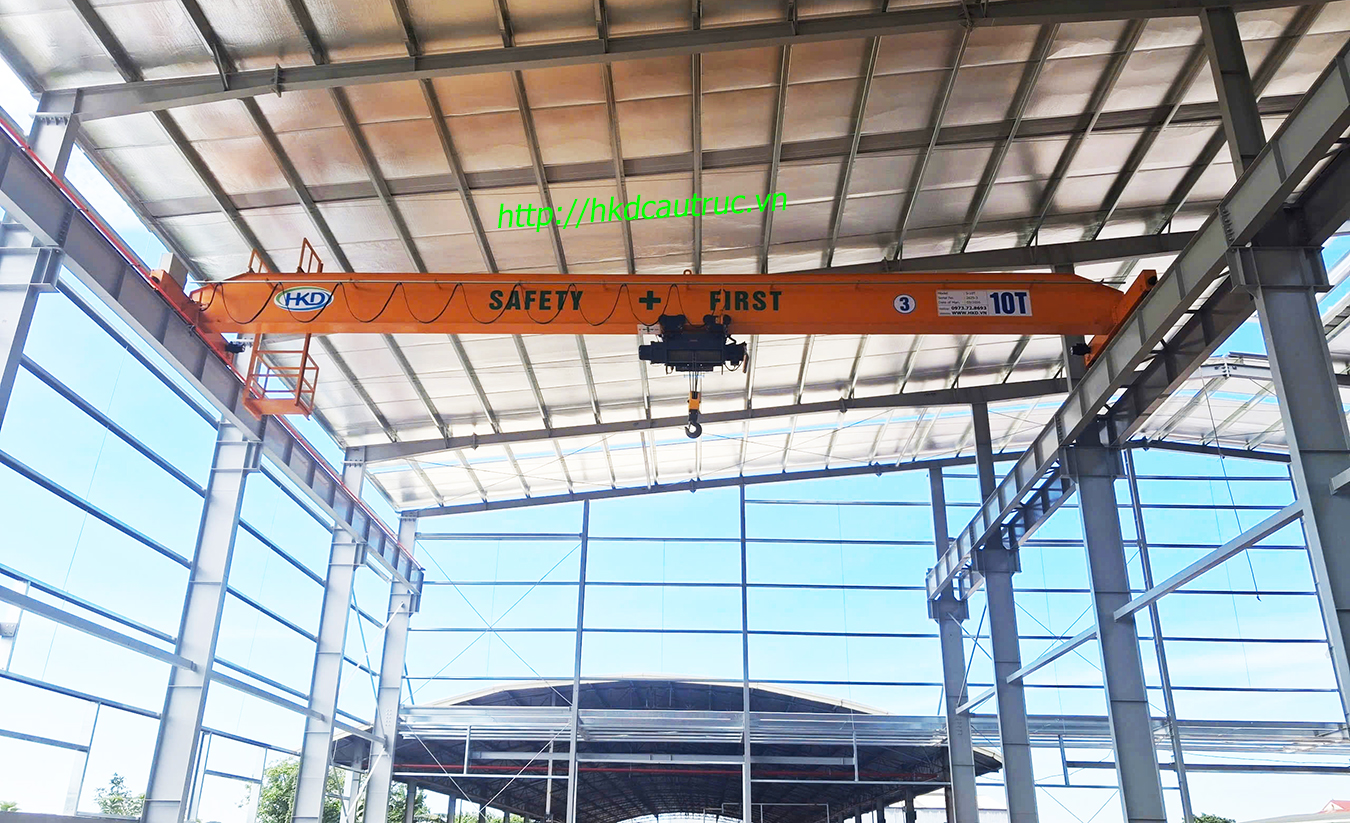

Cầu trục dầm đơn 10 tấn x 17m

Cầu trục một dầm 10 tấn x 18.5m tại HKD cung cấp

Những lý do ta nên sử dụng cầu trục dầm đơn

- Tải trọng nhỏ dưới 20 tấn và khẩu độ cầu trục không quá lớn (5 mét - 20 mét) là có thể làm được cầu trục dầm đơn.

- Chiều cao nâng hạ cũng không quá lớn từ 10 mét trở xuống.

- Tốc độ di chuyển cầu trục nhỏ hơn 20 m/ph.

- Tiếc kiệm chi phí đầu tư.

- Thời gian chế tạo, lắp đặt nhanh chóng.

- Thời gian khấu hao sản phẩm lâu.

- Bảo dưỡng sửa chữa dễ dàng.

- Phụ tùng thay thế luôn có sẵn.
